適用事例

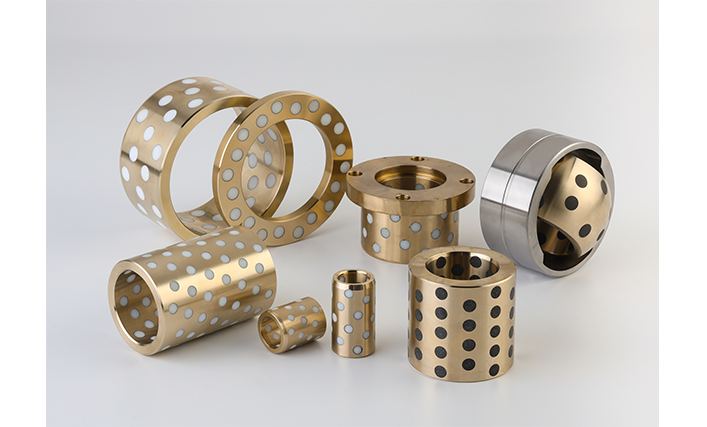

The Perfect Oilless SGO

水力発電設備用途のベアリング

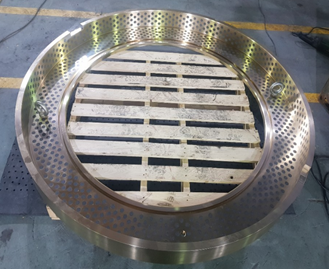

耐食性の優秀な母材と環境にやさしい個体潤滑剤を使って水中でも使用可能なベアリングで、発電所のタービン及び水門に使われて、小型より大型ベアリング(Ø2,000)まで製作可能です。

適用可能ベアリング

材質 材質規格 比重 硬度 伸び率 引張強度 備考
KS DIN ASTM (g/cm3) (HB) (%) (N/mm²)
SGO #500 SP21 CAC304 CuZn25Al5 C86300 7.8 200 (10/3000) 12 755 強度、硬度が高く、高荷重の場合にも耐摩耗性が優れる
SGO #500 AB CAC705 CuAl10Ni C95500 7.6 190 (10/3000) 6 620 信頼度が高く、強度が大きく、耐食性・耐疲労度が優れる

適用可能個体潤滑剤

記号 用途 材質
SL4 水中用 黒鉛+テフロン
SL5 極圧、海水用 黒鉛+テフロン+鉛
SL7 環境にやさしい、水中用 テフロン

適用部位

水力発電設備用途のベアリング

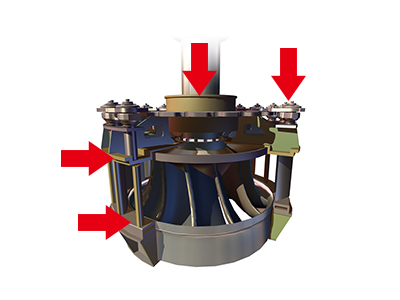

タービン

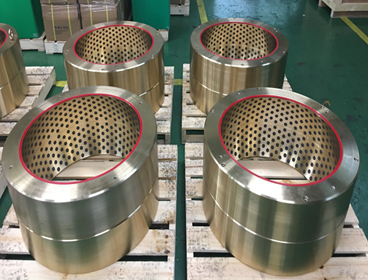

ガイドベーンブッシング、ガイドブッシング及びプレート
水力発電設備用途のベアリング

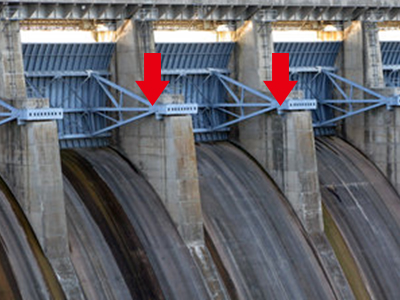

水門

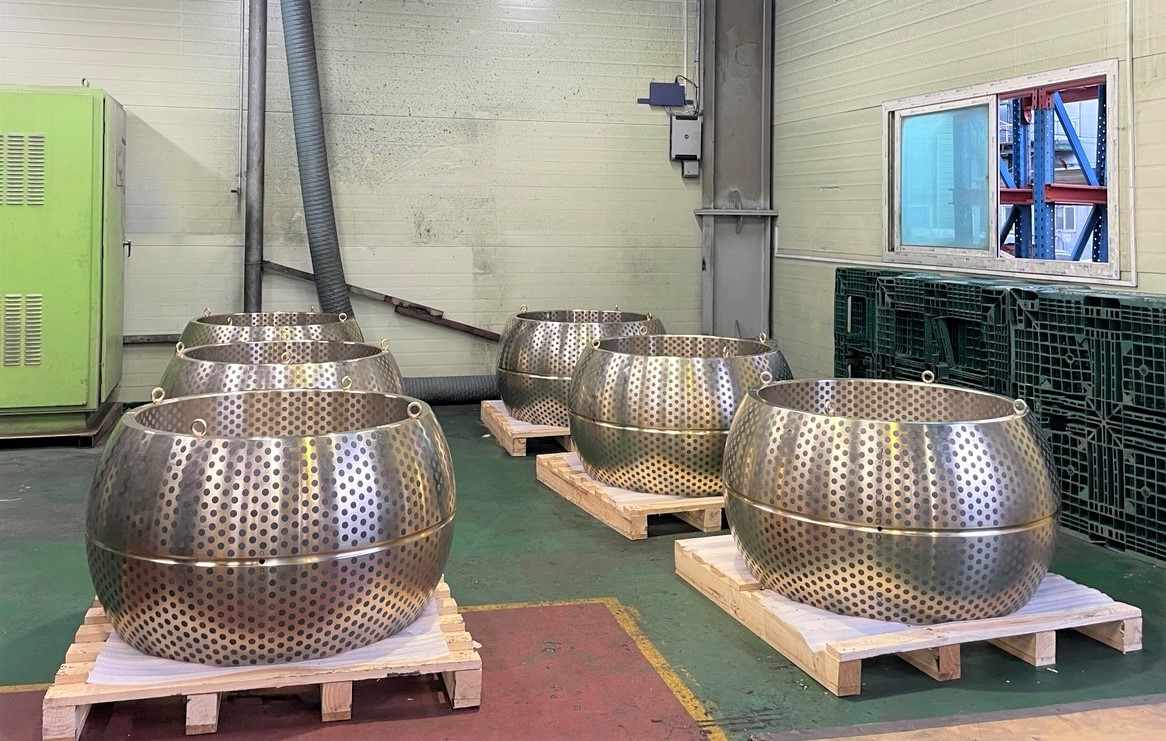

ラジアルゲートトラニオンベアリング、ローラーダムゲートブッシング
水力発電設備用途のベアリング
水力発電設備用途のベアリング
