하우징에 베어링을 압입하는 방법에는 프레스 압입방법과 냉각끼워 맞춤이 있습니다.
냉각끼워맞춤
냉각끼워맞춤은 질소와 드라이 아이스가 사용됩니다.
프레스 압입방법과 비교하여 효율적이고 좀 더 정확한 설치 결과를 얻을 수 있습니다.
수축 끼워 맞춤은 베어링 기능을 저하시킬 수 있으므로 피하십시오.
프레스 압입방법
일반적으로 오일레스 베어링을 하우징에 압입 시키는 방법으로, 만드렐과 프레스 기계가 사용됩니다.

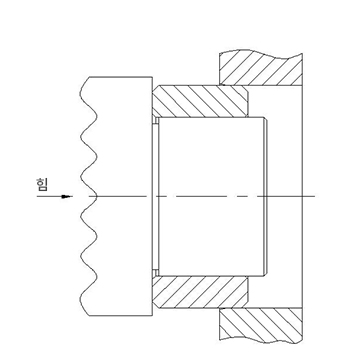

그림과 같이 오일레스 베어링은 하우징에 지그 (고정장치)를 사용하여 소형 프레스로 압입 합니다.

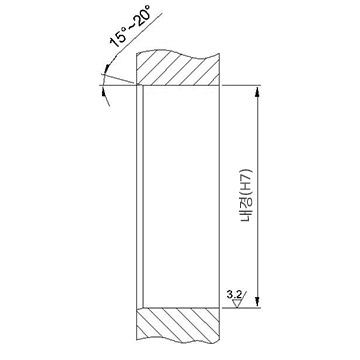

큰 제품을 압입할 경우는 베어링 외경과 하우징 내경에 면취 가공을한 후 오일을 사용하면 압입이 용이 합니다.

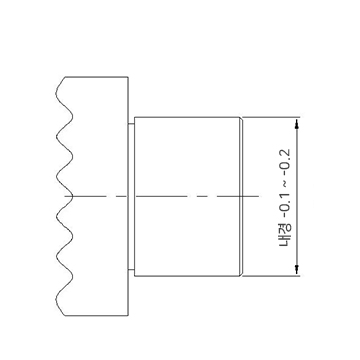

지그 맨드릴

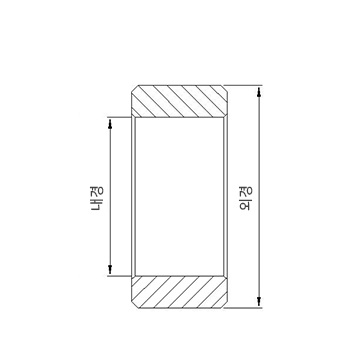

부싱
하우징
프레스 피팅
주의사항
- 축은 연마(Ra0.8)를 원칙으로 합니다.
- 하우징과 축은 카다로그 치수표상의 공차에 충실해 주십시오.
- 베어링의 축은 편심이 되지 않도록 수평을 유지하여 주십시오.
- 이물질의 침입은 유해하므로 실링을 권장합니다.
- 축을 특별히 열처리 할 필요는 없으나 크롬도금을 할 경우는 수명이 훨씬 더 연장됩니다
ΔD ≒ D x a x (T0-T1)
열팽창 계수
#500SP : a = 2.2 X 10-5℃
#500B : a = 1.8 X 10-5℃
#500F : a = 1.2 X 10-5℃
* 직경이 500mm 이하일 때 참고
예) #500SP I.D 100 x O.D 130 x 100L
상온 20℃ 냉각온도 -70℃일 경우
ΔD = 130 x 2.2 x 0.00001 X (20 - (-70)) = 0.2574
